ISO 13855 là tiêu chuẩn quốc tế quy định cách tính khoảng cách an toàn tối thiểu giữa thiết bị bảo vệ (như rào quang, cảm biến an toàn) và vùng nguy hiểm của máy móc, dựa trên tốc độ tiếp cận của cơ thể người. Đây là một trong những tiêu chuẩn nền tảng khi thiết kế hệ thống an toàn cho máy dập, máy cắt, robot công nghiệp và nhiều thiết bị sản xuất khác. Bài viết giải thích nội dung cốt lõi của ISO 13855 và vai trò mà Computer Vision (Camera AI) có thể đóng góp trong bài toán an toàn máy móc hiện nay.

ISO 13855 là gì?

ISO 13855 (tên đầy đủ: Safety of machinery — Positioning of safeguards with respect to the approach speeds of parts of the human body) là tiêu chuẩn quốc tế về an toàn máy móc, quy định cách xác định vị trí lắp đặt thiết bị bảo vệ sao cho máy dừng lại trước khi một bộ phận cơ thể người có thể chạm tới vùng nguy hiểm.

Tại Việt Nam, tiêu chuẩn này được chấp thuận tương đương là TCVN 7386:2011 (ISO 13855:2010) – An toàn máy: Định vị che chắn bảo vệ đối với tốc độ tiếp cận của các bộ phận cơ thể người, nằm trong nhóm tiêu chuẩn an toàn máy do Bộ Khoa học và Công nghệ ban hành.

Tiêu chuẩn này áp dụng chủ yếu cho các thiết bị bảo vệ nhạy cảm điện (electro-sensitive protective equipment) như rào quang (light curtain), cảm biến laser an toàn (safety laser scanner) và các thiết bị phát hiện sự hiện diện tương tự.

Công thức tính khoảng cách an toàn theo ISO 13855

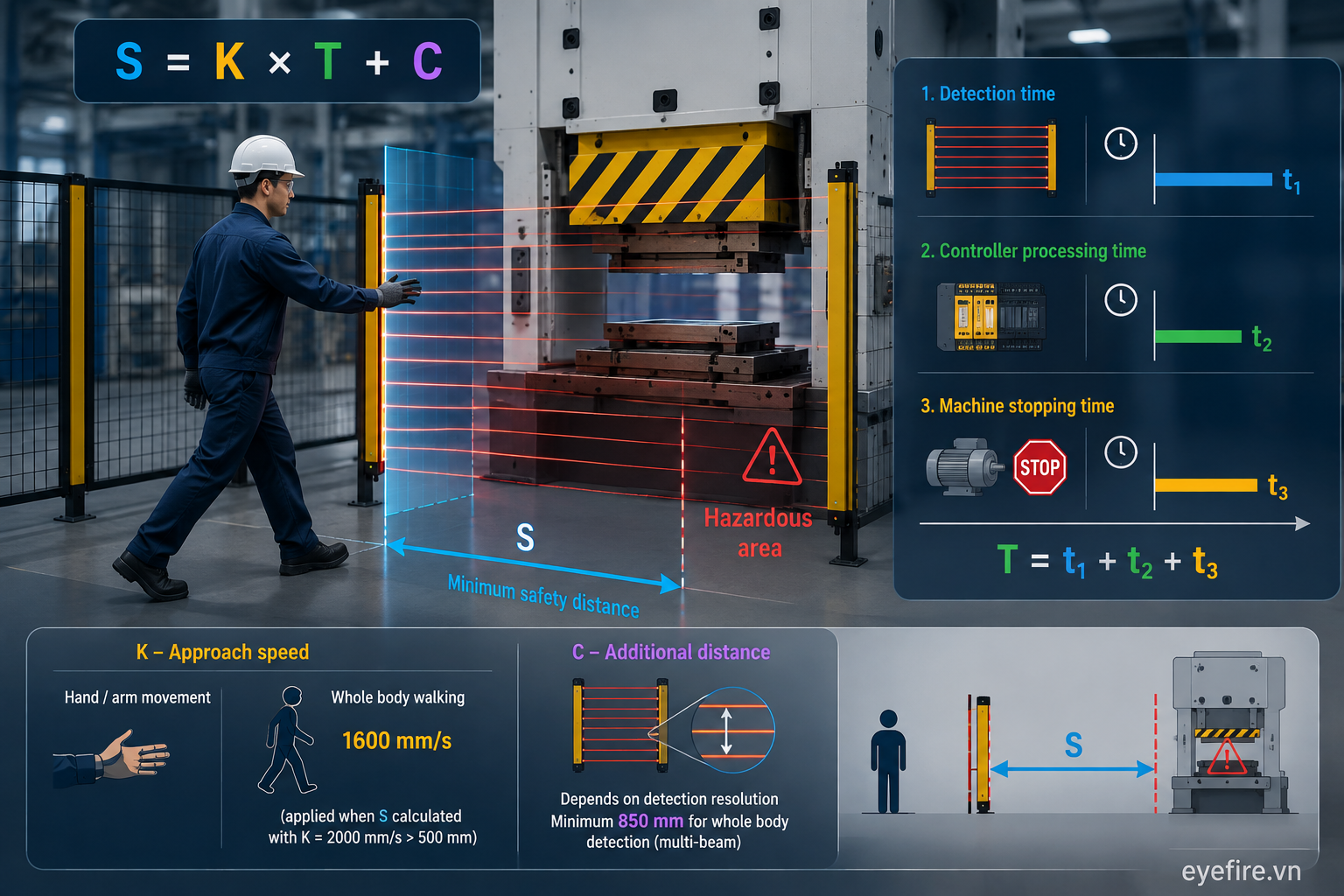

Công thức tổng quát của ISO 13855 là S = K × T + C, trong đó S là khoảng cách an toàn tối thiểu, K là tốc độ tiếp cận, T là thời gian dừng của toàn hệ thống và C là khoảng cách bổ sung theo khả năng phát hiện của thiết bị.

• S - Khoảng cách tối thiểu (mm) từ vùng phát hiện của thiết bị bảo vệ đến vùng nguy hiểm.

• K - Tốc độ tiếp cận giả định của cơ thể người. Tiêu chuẩn đưa ra hai giá trị phổ biến: 2000 mm/s cho chuyển động của tay/cánh tay, và 1600 mm/s cho tốc độ đi bộ toàn thân (áp dụng khi khoảng cách tính được từ K = 2000 mm/s đã lớn hơn 500 mm).

• T - Tổng thời gian phản ứng của hệ thống, bao gồm thời gian thiết bị bảo vệ phát hiện tín hiệu, thời gian xử lý của bộ điều khiển an toàn và thời gian máy dừng hẳn.

• C - Khoảng cách bổ sung, phụ thuộc vào độ phân giải phát hiện của thiết bị (ví dụ khoảng cách giữa các tia trong rào quang). Với thiết bị phát hiện toàn thân bằng nhiều chùm tia, C thường lấy tối thiểu 850 mm để bù trừ tầm với của cánh tay.

Nói cách khác, thiết bị bảo vệ phản ứng càng chậm hoặc máy dừng càng lâu, khoảng cách lắp đặt bắt buộc phải càng xa vùng nguy hiểm.

ISO 13855 có mối liên hệ gì với các tiêu chuẩn an toàn nhà máy khác?

ISO 13855 thường dùng cùng ISO 13857 (khoảng cách hình học tĩnh để tránh vùng nguy hiểm), ISO 13849-1 (thiết kế hệ thống điều khiển an toàn) và IEC 61496 (yêu cầu kỹ thuật cho thiết bị bảo vệ nhạy cảm điện).

Một nhầm lẫn phổ biến là dùng ISO 13857 để tính khoảng cách theo tốc độ tiếp cận - trên thực tế ISO 13857 chỉ quy định khoảng cách hình học tĩnh (như khe hở hàng rào), còn ISO 13855 mới dành riêng cho thiết bị bảo vệ chủ động có thời gian phản ứng như rào quang hay cảm biến laser. Cấp độ an toàn (PL/SIL) của bộ điều khiển theo ISO 13849-1 cũng ảnh hưởng trực tiếp đến thời gian phản ứng T trong công thức trên.

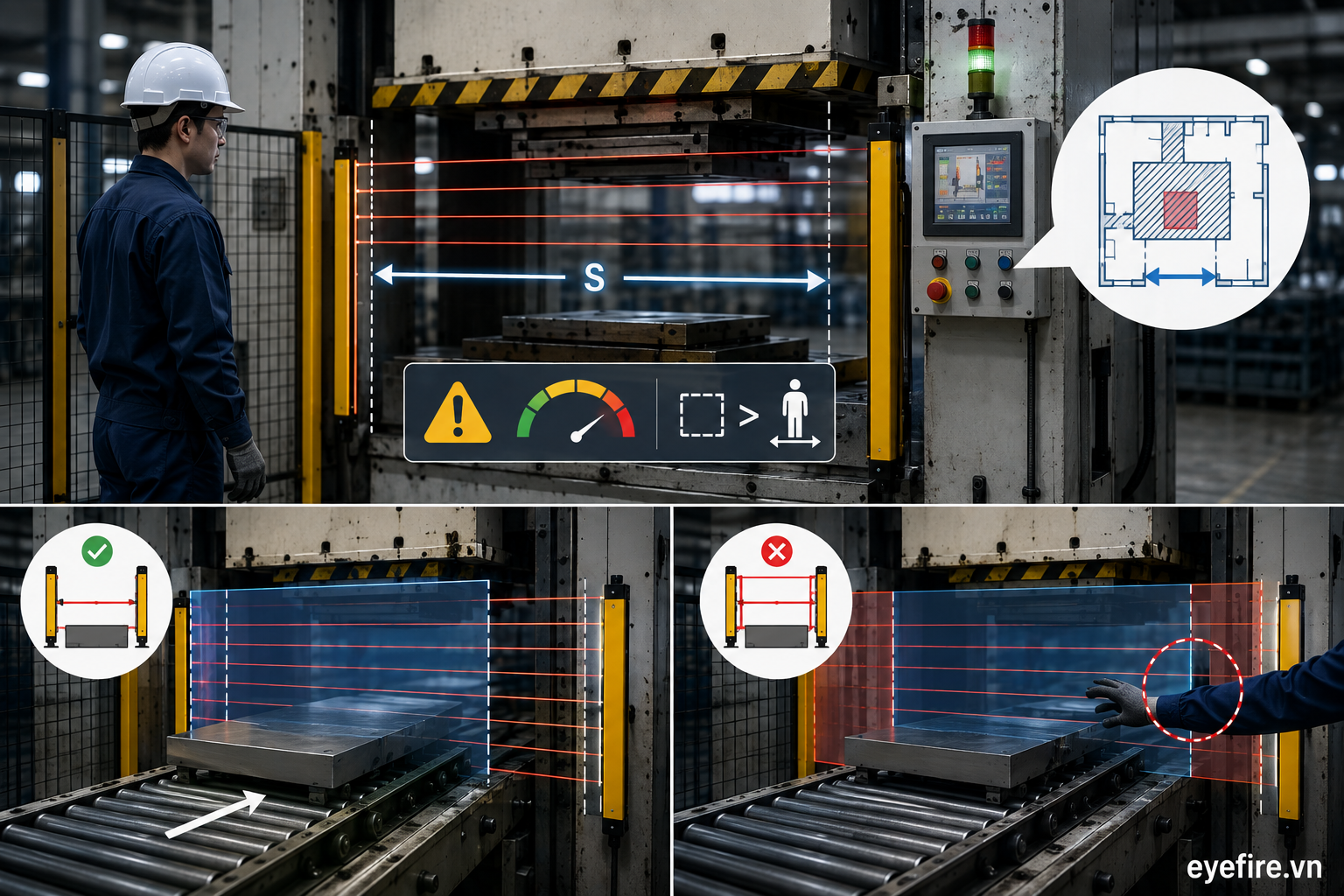

Áp dụng ISO 13855 trong thực tế gặp khó khăn gì?

Việc tuân thủ khoảng cách an toàn theo ISO 13855 đôi khi làm giảm sự thuận tiện thao tác hoặc buộc nhà máy phải dùng thêm cơ chế muting để duy trì năng suất.

Với nhiều dây chuyền có mặt bằng hạn chế, khoảng cách S tính theo công thức có thể lớn hơn không gian thao tác lý tưởng. Khi vật liệu cần đi qua vùng bảo vệ của rào quang trong quá trình vận hành, nhà máy thường phải dùng cơ chế muting - tạm thời vô hiệu hóa vùng phát hiện để cho vật liệu đi qua. Nếu cửa sổ muting thiết lập không chính xác hoặc bị mở rộng để tăng tốc độ sản xuất, vùng bảo vệ có thể xuất hiện lỗ hổng thực tế dù hệ thống vẫn "đúng" theo khoảng cách tính toán ban đầu.

Một hạn chế khác là các thiết bị theo ISO 13855 thường chỉ phát hiện xâm nhập vào một mặt phẳng cố định, không phân biệt được tay người với vật liệu nếu không có cơ chế xử lý riêng.

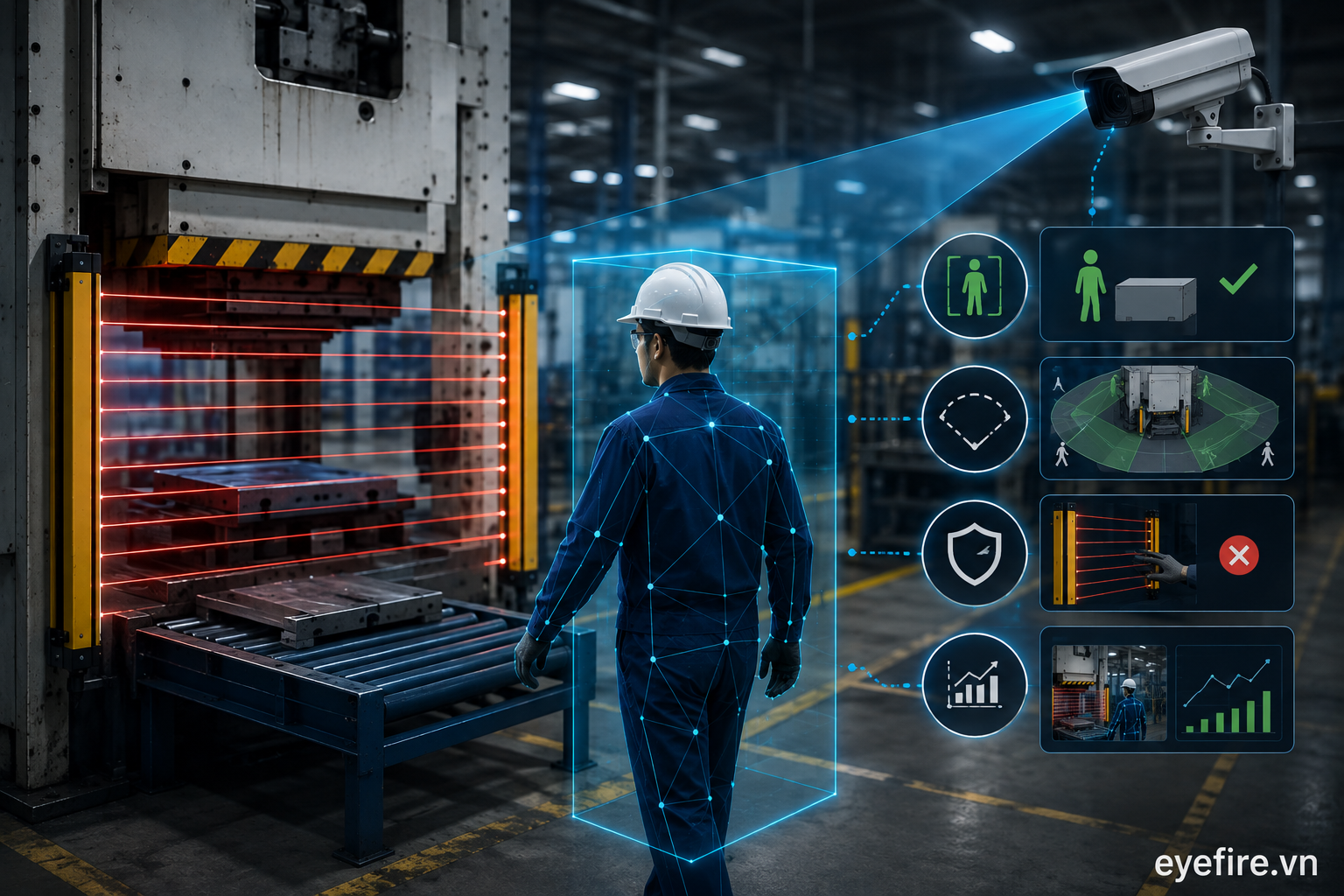

Computer Vision đóng vai trò gì trong bài toán an toàn máy móc?

Computer Vision (Camera AI) có thể bổ sung một lớp nhận biết thông minh bên cạnh các thiết bị bảo vệ đạt chuẩn theo ISO 13855, giúp phân biệt người và vật liệu, mở rộng vùng giám sát và cung cấp dữ liệu phục vụ phân tích an toàn - nhưng thường không thay thế trực tiếp vai trò dừng máy đạt chuẩn của các thiết bị này trừ khi được chứng nhận theo tiêu chuẩn tương ứng.

Phân biệt người và vật liệu.

Rào quang và các cảm biến theo ISO 13855 coi mọi vật thể cắt qua vùng phát hiện là như nhau, nên cần cơ chế muting khi vật liệu đi qua. Camera AI phân tích hình dạng đối tượng, có thể nhận diện tay hoặc cơ thể người khác với phôi, vật liệu - giúp giảm nhu cầu muting trong nhiều tình huống và duy trì vùng bảo vệ liên tục hơn.

Mở rộng vùng giám sát

Thiết bị theo ISO 13855 thường bảo vệ theo một mặt phẳng hoặc một hướng tiếp cận. Một camera có thể quan sát đồng thời nhiều góc tiếp cận, hỗ trợ phát hiện người tiến vào từ bên hông hoặc phía sau - những hướng mà rào quang tiêu chuẩn không che phủ.

Giảm nguy cơ bị vô hiệu hóa

Trong môi trường sản xuất áp lực năng suất, rào quang có thể bị che cảm biến để bỏ qua thao tác (bypass). Camera AI không dùng tia sáng vật lý nên khó bị vô hiệu hóa theo cách tương tự, đồng thời có thể lưu lại hình ảnh khi phát hiện hành vi can thiệp.

Cung cấp dữ liệu để quản lý an toàn

Thiết bị theo ISO 13855 chủ yếu tạo tín hiệu dừng máy tức thời mà không lưu bối cảnh sự kiện. Camera AI có thể ghi lại hình ảnh mỗi lần phát hiện rủi ro, phục vụ bộ phận HSE phân tích near-miss và cải thiện quy trình theo thời gian.

Computer Vision có thay thế được thiết bị đạt chuẩn ISO 13855 không?

Không, trừ khi hệ thống Computer Vision được thiết kế và chứng nhận đạt cấp độ an toàn tương ứng (Type 4, PLe hoặc SIL3) theo các tiêu chuẩn liên quan.

Rào quang đạt chuẩn Type 4 theo IEC 61496, kết hợp bộ điều khiển an toàn đạt PLe/SIL3 theo ISO 13849-1, đã được kiểm định nghiêm ngặt về độ tin cậy và thời gian phản ứng - đây là cơ sở để tính khoảng cách an toàn theo ISO 13855. Một hệ thống Camera AI thông thường, nếu chưa được chứng nhận theo các tiêu chuẩn an toàn chức năng tương ứng, không nên được xem là thiết bị dừng máy đạt chuẩn độc lập.

Vì vậy, cách tiếp cận được khuyến nghị là xây dựng hệ thống bảo vệ nhiều lớp: thiết bị đạt chuẩn đảm nhiệm chức năng dừng máy khẩn cấp theo đúng tiêu chuẩn, còn Camera AI đóng vai trò lớp giám sát bổ sung - phát hiện sớm, giảm cảnh báo sai, mở rộng vùng quan sát và cung cấp dữ liệu quản lý an toàn.

Doanh nghiệp nên bắt đầu từ đâu khi kết hợp Computer Vision vào hệ thống an toàn hiện có?

Trước khi bổ sung Camera AI, doanh nghiệp nên rà soát lại hệ thống bảo vệ hiện hữu có đang tuân thủ đúng khoảng cách an toàn theo ISO 13855 hay không, đặc biệt tại những vị trí đang áp dụng cơ chế muting hoặc có tần suất cảnh báo sai cao. Đây thường là những điểm mà một lớp giám sát bằng thị giác máy tính có thể mang lại giá trị rõ rệt nhất - không phải bằng cách thay thế thiết bị đạt chuẩn, mà bằng cách giảm khoảng trống mà cơ chế muting hoặc góc mù hình học đang để lại.

Bước tiếp theo là xác định rõ vai trò của Camera AI trong kiến trúc an toàn: hệ thống sẽ chỉ cảnh báo và ghi nhận dữ liệu, hay tín hiệu phát hiện sẽ được đưa vào chuỗi dừng máy thông qua bộ điều khiển an toàn hiện có. Lựa chọn này quyết định việc hệ thống cần đáp ứng thêm những yêu cầu kiểm định nào, và nên được cân nhắc cùng đội ngũ kỹ thuật, đơn vị tư vấn an toàn của nhà máy ngay từ giai đoạn thiết kế.

EYEFIRE có thể hỗ trợ khảo sát hiện trạng hệ thống bảo vệ tại từng vị trí sản xuất, từ đó đề xuất vị trí lắp đặt và cấu hình Camera AI phù hợp với đặc thù dây chuyền - như một lớp bổ sung song song với các thiết bị đạt chuẩn đang vận hành, chứ không làm thay đổi kiến trúc an toàn cốt lõi mà nhà máy đã xây dựng.
